¿ QUE ES UN DIODO?

Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única dirección.

Se fabrican a partir de la unión de dos materiales semiconductores  de características generales, es decir uno de tipo “N” y otro de tipo “P” a esta estructura se le añaden dos terminales metálicos  para la conexión con el resto del circuito.

Diodo semiconductor

Un diodo semiconductor moderno está hecho de cristal semiconductor como el silicio con impurezas en él para crear una región que contiene portadores de carga negativos (electrones), llamado semiconductor de tipo n, y una región en el otro lado que contiene portadores de carga positiva (huecos), llamado semiconductor tipo p. Las terminales del diodo se unen a cada región. El límite dentro del cristal de estas dos regiones, llamado una unión PN, es donde la importancia del diodo toma su lugar. El cristal conduce una corriente de electrones del lado n (llamado cátodo), pero no en la dirección opuesta; es decir, cuando una corriente convencional fluye del ánodo al cátodo (opuesto al flujo de los electrones).

Al unir ambos cristales, se manifiesta una difusión de electrones del cristal n al p (J_e). Al establecerse una corriente de difusión, estas corrientes aparecen cargas fijas en una zona a ambos lados de la unión, zona que recibe el nombre deregión de agotamiento.

A medida que progresa el proceso de difusión, la región de agotamiento va incrementando su anchura profundizando en los cristales a ambos lados de la unión. Sin embargo, la acumulación de iones positivos en la zona n y de iones negativos en la zona p, crea un campo eléctrico (E) que actuará sobre los electrones libres de la zona n con una determinada fuerza de desplazamiento, que se opondrá a la corriente de electrones y terminará deteniéndolos.

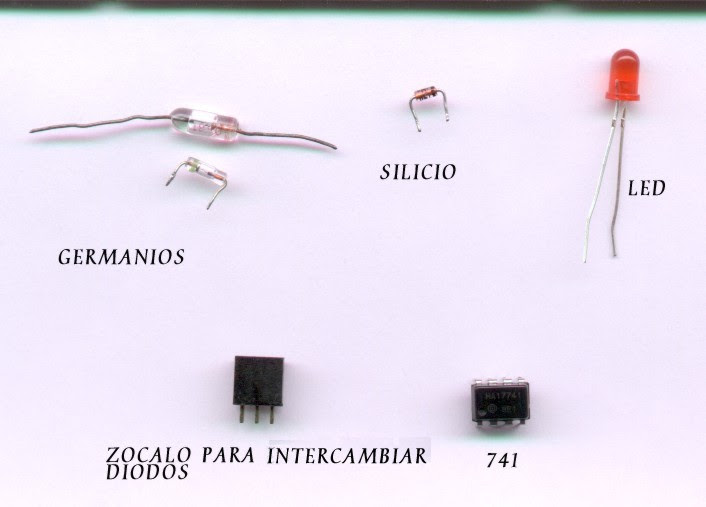

Este campo eléctrico es equivalente a decir que aparece una diferencia de tensión entre las zonas p y n. Esta diferencia de potencial (V_D) es de 0,7 V en el caso del silicio y 0,3 V para los cristales de germanio.

La anchura de la región de agotamiento una vez alcanzado el equilibrio, suele ser del orden de 0,5 micras pero cuando uno de los cristales está mucho más dopado que el otro, la zona de carga espacial es mucho mayor.

Cuando se somete al diodo a una diferencia de tensión externa, se dice que el diodo está polarizado, pudiendo ser la polarizacióndirecta o inversa.

Polarización directa de un diodo



Polarización inversa de un diodo

Diodos de potencia

 Son ampliamente utilizado en la electrónica de potencia. A diferencia de los diodos de baja potencia estos se caracterizan por ser capaces de soportar una alta intensidad con una pequeña caída de tensión en estado de conducción y en sentido inverso, deben ser capaces de soportar una fuerte tensión negativa de ánodo con una pequeña intensidad de fugas.
